Quali sono i requisiti di test ad ultrasuoni per il tubo senza soluzione di continuità in lega di nichel?

Ehilà! Come fornitore di tubi senza soluzione di continuità in lega di nichel, spesso mi viene chiesto dei requisiti di test ad ultrasuoni per questi tubi. Quindi, ho pensato di aver messo insieme questo post sul blog per condividere alcune intuizioni sull'argomento.

Prima di tutto, capiamo perché i test ad ultrasuoni sono così importanti per i tubi senza soluzione di continuità in lega di nichel. Le leghe di nichel sono ampiamente utilizzate in vari settori come aerospaziale, lavorazione chimica e generazione di energia a causa della loro eccellente resistenza alla corrosione, alta resistenza e buona stabilità termica. Ma per garantire che questi tubi soddisfino i rigorosi standard di qualità di questi settori, dobbiamo assicurarci di essere liberi da difetti interni come crepe, porosità e inclusioni. È qui che entra in gioco i test ad ultrasuoni.

Come funziona il test ultrasonico

I test ad ultrasuoni utilizzano onde sonore ad alta frequenza (di solito sopra i 20.000 Hz) per rilevare i difetti interni nel tubo. Un trasduttore invia queste onde sonore nel tubo e quando le onde incontrano un difetto, parte dell'energia sonora viene riflessa al trasduttore. Questo segnale riflesso viene quindi analizzato per determinare la dimensione, la posizione e la natura del difetto.

Standard per i test ad ultrasuoni di tubo senza soluzione di continuità in lega di nichel

Esistono diversi standard internazionali che regolano i test ad ultrasuoni di tubi senza soluzione di continuità in lega di nichel. Uno degli standard più comunemente usati è ASTM A450/A450M. Questo standard fornisce i requisiti generali per le pile e i tubi di tubi in acciaio in lega austenitici in lega di carbonio, in lega austenitica. Ha anche sezioni specifiche relative ai test ad ultrasuoni, che specificano i criteri di accettazione per diversi tipi di difetti.

Un altro standard importante è la sezione ASME V. Questa sezione della caldaia ASME e il codice del recipiente a pressione si concentra su metodi di esame non distruttivi, inclusi i test ad ultrasuoni. Fornisce procedure dettagliate per i test, la calibrazione delle apparecchiature e l'interpretazione dei risultati.

Requisiti per l'attrezzatura

Quando si tratta di test ad ultrasuoni di tubi senza soluzione di continuità in lega di nichel, l'attrezzatura utilizzata deve soddisfare determinati requisiti. Il trasduttore dovrebbe avere la frequenza e l'angolo del raggio appropriati per lo spessore e il diametro del tubo. Per i tubi più sottili, i trasduttori di frequenza più elevati (ad es. 5-10 MHz) vengono spesso utilizzati in quanto possono fornire una migliore risoluzione. Per i tubi più spessi, i trasduttori di frequenza più bassa (ad es. 2 - 2,5 MHz) possono essere più adatti in quanto possono penetrare più in profondità nel materiale.

Il rilevatore di difetti ad ultrasuoni deve essere calibrato regolarmente usando blocchi di riferimento. Questi blocchi di riferimento sono realizzati con lo stesso materiale simile al tubo da testare e hanno difetti artificiali di dimensioni e forma note. La calibrazione garantisce che l'apparecchiatura possa rilevare e misurare accuratamente i difetti nel tubo.

Procedure di test

La procedura di test per tubi senza soluzione di continuità in lega di nichel di solito inizia con un'ispezione visiva della superficie del tubo. Eventuali irregolarità di superficie o contaminanti possono influire sui risultati dei test ad ultrasuoni, quindi la superficie del tubo deve essere pulita e liscia.

Successivamente, un agente di accoppiamento viene applicato sulla superficie del tubo. Questo agente aiuta a trasferire le onde ad ultrasuoni dal trasduttore al tubo. Gli agenti di accoppiamento comuni includono acqua, olio e glicerina.

Il trasduttore viene quindi spostato lungo la superficie del tubo in modo sistematico. Per i test longitudinali, il trasduttore viene spostato parallelo all'asse del tubo per rilevare difetti longitudinali. Per i test circonferenziali, il trasduttore viene spostato attorno alla circonferenza del tubo per trovare difetti circonferenziali.

Durante il test, l'operatore deve monitorare i segnali ad ultrasuoni sullo schermo del rilevatore di difetti. Se viene rilevato un segnale di difetto, l'operatore segnerà la posizione del difetto sul tubo e registrerà le caratteristiche del segnale, come ampiezza e tempo - di - volo.

Criteri di accettazione

I criteri di accettazione per i test ad ultrasuoni di tubi senza soluzione di continuità in lega di nichel dipendono dall'applicazione e dai requisiti del cliente. In generale, possono essere accettabili piccoli difetti che non influiscono sulle proprietà meccaniche o sulle prestazioni del tubo. Tuttavia, di solito non sono accettabili difetti grandi o critici, come le crepe che potrebbero portare a un guasto al tubo.

Ad esempio, secondo ASTM A450/A450M, la lunghezza massima consentita di un'indicazione lineare (come una fessura) in un tubo senza soluzione di continuità può essere limitata a una certa percentuale dello spessore della parete del tubo.

La nostra esperienza come fornitore

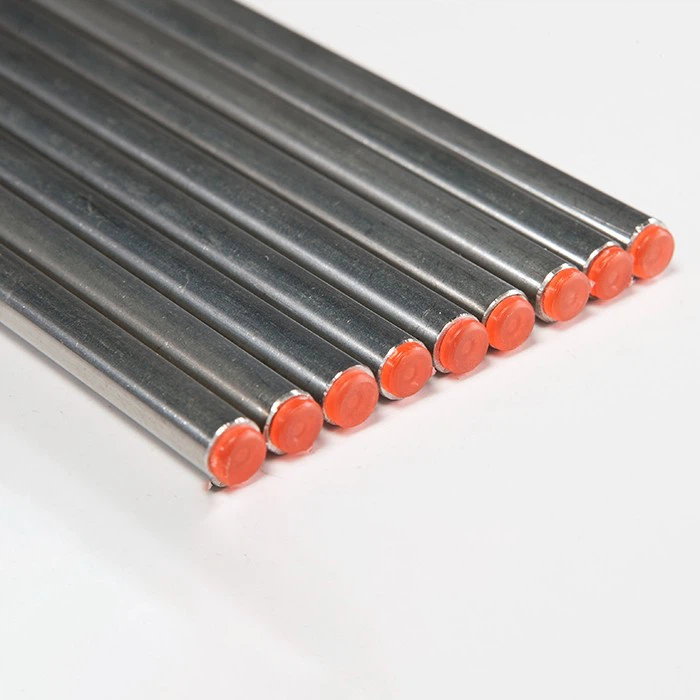

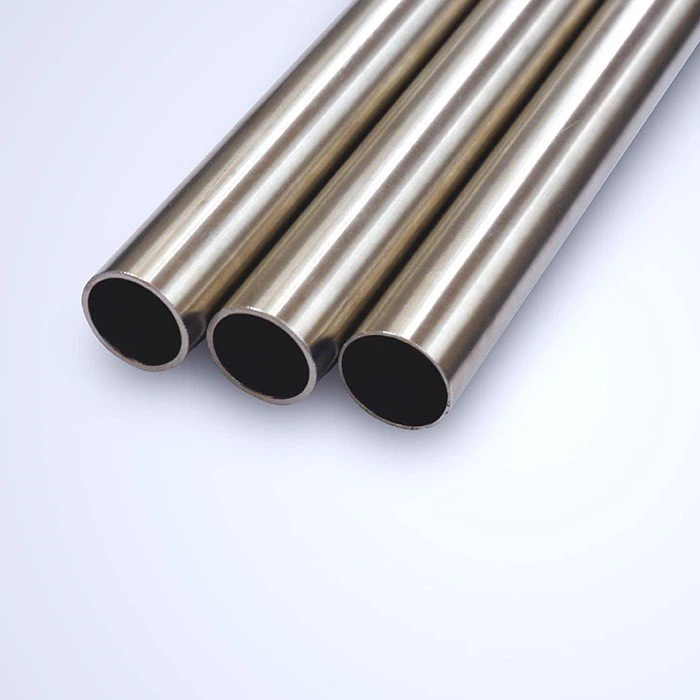

Come fornitore diTubo in acciaio a base di nichel,Tubo di nichel in acciaio inossidabile, EC276 Pipe senza cuciture in lega, abbiamo una vasta esperienza nei test ad ultrasuoni. Abbiamo un team di operatori di test ad ultrasuoni addestrati e certificati che seguono rigorose procedure di test per garantire la qualità dei nostri tubi.

Investiamo anche in attrezzature di test ad ultrasuoni di alta qualità e calibriamo regolarmente e mantenerle per garantire risultati accurati e affidabili. Le nostre strutture di test in casa ci consentono di eseguire test ad ultrasuoni su ogni tubo prima che venga spedito al cliente.

Conclusione

Il test ad ultrasuoni è una parte cruciale del processo di controllo della qualità per tubi senza soluzione di continuità in lega di nichel. Seguendo gli standard appropriati, utilizzando l'attrezzatura giusta e implementando procedure di test adeguate, possiamo garantire che i nostri tubi siano privi di difetti interni e soddisfano i requisiti di qualità elevata dei nostri clienti.

Se sei sul mercato per tubi senza soluzione di continuità in lega di nichel di alta qualità e vuoi saperne di più sul nostro processo di test ad ultrasuoni o avere altre domande, sentiti libero di contattarci. Siamo sempre felici di fare una chat e discutere le tue esigenze specifiche.

Riferimenti

• Specifiche standard ASTM A450/A450M per i requisiti generali per il carbonio, la lega ferritica e le pile e i tubi in acciaio austenitico in lega
• ASME Sezione contro esame non distruttivo
